—— 從工況需求到長效防護的全維度考量
在橋梁的鋼箱梁連接、道路的伸縮縫固定、建筑的鋼結構錨固中，直徑 16-36mm 的緊固件往往被視作 “工程毛細血管”—— 它們體積微小，卻承載著數百噸乃至數千噸的荷載，直接決定著結構的安全與壽命。然而，戶外復雜環(huán)境（海洋鹽霧、內陸酸雨、道路振動）與長期服役需求（橋梁設計壽命 100 年、建筑 50 年），對緊固件提出了 “高強度耐磨 + 長效抗腐蝕” 的雙重挑戰(zhàn)。
傳統(tǒng)表面處理工藝（熱浸鋅、電鍍鋅、達克羅）始終存在 “性能短板”：熱浸鋅雖耐蝕，卻因 450℃高溫導致 10.9 級高強度螺栓強度下降 10%；達克羅抗鹽霧能力突出，但表面硬度僅 HV250，長期振動易磨損；電鍍鋅成本低廉，卻在潮濕環(huán)境中 1-2 年即出現銹蝕。在此背景下，“滲碳 + 封閉” 復合工藝憑借 “滲碳強化力學性能 + 封閉隔絕腐蝕介質” 的協(xié)同優(yōu)勢，逐漸成為工程關鍵緊固件的優(yōu)選方案。
本文將從工程工況需求、工藝協(xié)同邏輯、分領域適配策略、案例實證與質量控制五個維度，深度解析橋梁、道路與建筑工程選擇滲碳 + 封閉工藝的核心考量，為工程從業(yè)者提供從理論到實踐的全流程參考。
橋梁、道路與建筑工程的服役環(huán)境，堪稱緊固件的 “極限考驗場”—— 溫度波動、腐蝕介質、動態(tài)荷載的疊加作用，會加速緊固件的 “失效鏈”（銹蝕→磨損→疲勞斷裂）。要理解滲碳 + 封閉工藝的必要性，首先需直面三大工程領域的 “環(huán)境痛點”，以及傳統(tǒng)工藝的 “性能瓶頸”。
橋梁緊固件（支座螺栓、鋼箱梁連接螺栓、斜拉索錨具螺栓）長期暴露于 “開放環(huán)境”，面臨兩類核心威脅：
腐蝕介質的無孔不入：沿海橋梁受 Cl?侵蝕（距海岸線 10km 內，空氣中 Cl?濃度達 50-100mg/m3），內陸橋梁受酸雨沖刷（pH 值 3.5-5.6），山區(qū)橋梁受凍融循環(huán)（-30℃~60℃晝夜溫差）影響。未防護的緊固件表面，1 年即可出現點蝕，3-5 年螺紋失效；
動態(tài)荷載的持續(xù)沖擊：車輛通行產生的 10-20Hz 振動、強風導致的橋梁擺動（懸索橋振幅可達 ±500mm），會使緊固件配合面持續(xù)摩擦。傳統(tǒng)工藝的低硬度涂層（如熱浸鋅 HV150），3 年磨損量可達 0.15mm，直接影響預緊力穩(wěn)定性。
某長江大橋 2018 年檢測數據顯示：采用熱浸鋅的護欄螺栓，5 年銹蝕率達 35%；鋼箱梁連接螺栓因磨損導致的預緊力衰減率，每年達 8%-10%，需定期復緊維護。
道路緊固件（護欄螺栓、伸縮縫錨固螺栓、井蓋固定螺栓）的工況特點是 “高頻振動 + 多介質污染”：
振動荷載的高頻作用：高速公路日均車流量 1 萬輛以上，重型貨車駛過產生的沖擊荷載（可達 50kN），會使護欄螺栓與連接板持續(xù)碰撞，傳統(tǒng)達克羅涂層（硬度 HV250）6 個月即出現劃傷，劃傷處 1 年內銹蝕；
污染介質的黏附侵蝕：道路積雪融化時使用的融雪劑（NaCl 濃度 5%-10%）、尾氣排放的 SO?（工業(yè)區(qū)濃度達 20ppm），會滲透至螺栓螺紋間隙，加速電化學腐蝕。某北方高速公路數據顯示：采用電鍍鋅的伸縮縫螺栓，冬季融雪后 2 年即完全銹蝕，需整體更換。
建筑緊固件（鋼結構高強螺栓、幕墻連接件、預制構件錨固螺栓）雖部分處于室內環(huán)境，但關鍵部位仍面臨 “長期穩(wěn)定性” 挑戰(zhàn)：
干濕交替的緩慢侵蝕：建筑外墻幕墻連接件，受雨水滲透與陽光暴曬交替影響，濕度波動范圍 40%-95%，傳統(tǒng)熱浸鋅螺栓在幕墻夾層內（通風不良）5 年即出現銹蝕；
隱蔽失效的難察覺性：鋼結構節(jié)點螺栓多處于隱蔽位置，一旦因腐蝕或磨損導致強度下降，難以及時檢測，可能引發(fā) “突發(fā)性斷裂”。2020 年某超高層鋼結構檢測發(fā)現：未做強化處理的 8.8 級螺栓，因長期潮濕銹蝕，抗拉強度從 800MPa 降至 650MPa，已低于設計要求。
面對上述工況，傳統(tǒng)工藝始終無法同時滿足 “力學性能” 與 “耐蝕性能” 的雙重需求，具體短板如下表所示：
對比可見：傳統(tǒng)工藝要么 “耐蝕不強”（電鍍鋅），要么 “耐磨不足”（達克羅），要么 “高溫傷強度”（熱浸鋅）。而橋梁、道路與建筑工程的關鍵緊固件，恰恰需要 “硬度≥HV500（HRC50+）、耐蝕≥720h、無高溫軟化” 的綜合性能 —— 這正是滲碳 + 封閉工藝的核心價值所在。
滲碳 + 封閉工藝的本質，是 “力學強化層” 與 “腐蝕防護層” 的深度協(xié)同：滲碳通過 “碳擴散” 為緊固件打造 “高強度筋骨”，封閉通過 “致密膜層” 為其穿上 “抗腐蝕鎧甲”。兩者的協(xié)同作用，恰好解決了傳統(tǒng)工藝的 “性能孤島” 問題，具體邏輯可從 “滲碳的力學賦能” 與 “封閉的耐蝕加持” 兩方面展開。
滲碳工藝的核心是通過 “高溫下碳原子滲透”，改變緊固件表層的化學成分與微觀組織，形成 “表層高硬耐磨、心部高韌抗沖擊” 的梯度性能，完美匹配工程緊固件的 “受力需求”。

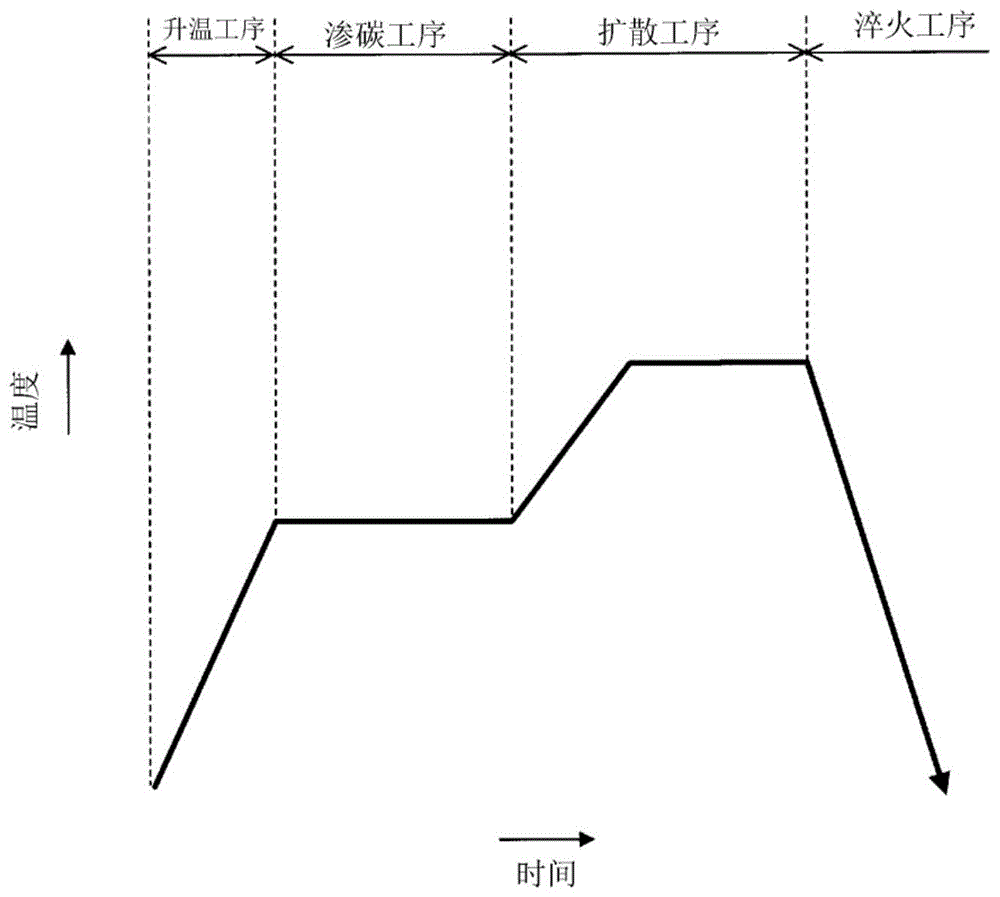

以橋梁常用的 42CrMo 材質螺栓為例，滲碳過程分為三個關鍵階段：
奧氏體化升溫：螺栓在 900-920℃高溫下，表層鐵素體轉化為奧氏體（碳溶解度從 0.02% 提升至 2.11%），為碳擴散提供 “通道”；
強滲與擴散：富碳介質（丙酮 + 甲醇）中的碳原子，快速滲透至奧氏體表層（強滲階段，碳勢 1.0-1.2% C），隨后向心部緩慢擴散（擴散階段，碳勢 0.8-1.0% C），形成 “表層碳含量 0.8-1.0%、心部保持 0.38-0.45%” 的梯度分布；
淬火 + 低溫回火：滲碳后 850-860℃油淬，表層形成高硬度馬氏體組織（硬度 HRC58-62），心部保留韌性索氏體組織（硬度 HB220-280），避免整體脆裂。
這種梯度結構的優(yōu)勢在于：表層高硬度抵御磨損（配合面摩擦系數從 0.3 降至 0.15），心部高韌性吸收沖擊（-40℃沖擊功≥27J），恰好應對工程中的 “磨損 + 振動” 復合荷載。
不同工程場景的緊固件，受力強度與磨損風險不同，需針對性調整滲碳參數（以 M16-M36 螺栓為例）：
某跨海大橋支座螺栓的測試數據顯示：采用 1.2mm 滲層的 42CrMo 螺栓，在 2000MPa 接觸應力下，100 萬次循環(huán)磨損量僅 0.02mm，遠低于熱浸鋅螺栓的 0.15mm；疲勞壽命達 250 萬次，超出設計要求 25%。
滲碳層雖解決了 “力學短板”，卻存在 “耐蝕缺陷”：滲碳淬火后，表面會形成 Fe?O?/FeO 氧化皮與 5-20μm 微孔（碳擴散殘留），這些缺陷會成為腐蝕介質的 “通道”—— 若直接使用，滲碳螺栓在鹽霧環(huán)境中 48h 即出現銹蝕。
封閉工藝的核心價值，就是通過 “物理堵塞 + 化學防護”，彌補滲碳層的耐蝕短板，具體實現路徑分為三類：
適用于橋梁（內陸 C1-C2 環(huán)境）、建筑（室內干燥區(qū)域），工藝原理是通過鋯酸鹽、鉬酸鹽等環(huán)保鈍化液，在滲碳層表面形成 5-10μm 的致密氧化膜（Zr-Fe-O 復合膜），堵塞微孔并降低電化學活性。
關鍵優(yōu)勢：
某內陸高速公路護欄螺栓采用 “滲碳 + 無鉻鈍化” 后，中性鹽霧測試達 480h，2 年服役期內無銹蝕，維護成本較電鍍鋅降低 60%。
針對橋梁（沿海 C4-C5 環(huán)境）、道路（工業(yè)區(qū) C3-C4 環(huán)境），采用低 VOC 環(huán)氧涂料（固含量≥60%），通過浸涂或噴涂形成 15-30μm 的有機膜層，兼具 “微孔堵塞” 與 “腐蝕隔絕” 雙重作用。
技術特點：
耐蝕性強：中性鹽霧測試達 720-1200h，Cl?滲透率降低 95%；
附著力高：封閉前經 Sa3.0 級噴砂 + 磷化處理，劃格測試附著力≥1 級；
適配振動：添加 15%-20% 丁腈橡膠改性，斷裂伸長率達 30%，可吸收道路振動能量。
某跨海大橋鋼箱梁連接螺栓采用 “滲碳 + 環(huán)氧封閉” 后，5 年服役期內螺紋無銹蝕，預緊力衰減率控制在每年 3% 以內，遠低于熱浸鋅螺栓的 8%。
對于海洋 C5-M 環(huán)境（跨海大橋、島橋）、化工區(qū)（道路周邊有化工廠），采用 “鈍化 + 中間漆 + 面漆” 多層體系，如 “鋯酸鹽鈍化（5μm）+ 環(huán)氧玻璃鱗片中間漆（30μm）+ 聚硅氧烷面漆（20μm）”，形成 “物理阻隔 + 化學防護” 的立體屏障。
性能表現：
耐鹽霧超 1000h：在 3.5% NaCl 溶液中浸泡 1000h 無紅銹；
耐化學腐蝕：5% H?SO?溶液浸泡 30 天，膜層無剝落；
耐紫外老化：QUV-B 測試 1500h，失光率≤10%，適合長期戶外暴露。
某南海島橋的斜拉索錨具螺栓采用該方案后，8 年服役期內無腐蝕痕跡，疲勞壽命仍保持設計值的 90% 以上。
滲碳 + 封閉工藝的 “1+1＞2”，并非簡單疊加，而是通過三個維度的協(xié)同實現：
微觀結構互補：滲碳層的微孔為封閉層提供 “機械咬合點”，封閉層填充微孔后，又阻止腐蝕介質滲入，避免滲碳層因腐蝕失效；
性能參數適配：封閉層的固化溫度（80-100℃）低于滲碳層的回火溫度（180-220℃），確保滲碳層硬度不被軟化；
服役周期同步：滲碳層的力學壽命（30 年以上）與封閉層的耐蝕壽命（15-20 年）匹配，避免 “力學未失效而腐蝕先失效” 的浪費。
某工程檢測機構的對比試驗顯示：滲碳 + 封閉螺栓的綜合服役壽命，是熱浸鋅螺栓的 3-4 倍，是達克羅螺栓的 2-2.5 倍，全生命周期成本降低 50% 以上。
橋梁、道路與建筑工程的緊固件，因 “受力特點、環(huán)境風險、安裝要求” 的差異，對滲碳 + 封閉工藝的需求也不同。盲目套用統(tǒng)一方案，可能導致 “性能過?！?或 “防護不足”。因此，需根據工程類型進行 “定制化設計”，具體策略如下：
橋梁緊固件按 “重要性等級” 可分為 “核心受力件”“一般受力件”“非受力件”，需針對性設計工藝方案：
工況特點：承受豎向 / 水平荷載（支座螺栓需承受 1000kN 以上豎向力）、長期振動（10-20Hz）、腐蝕介質直接侵蝕；
滲碳參數：材質選用 42CrMo 或 35VB，滲層深度 1.2-1.5mm（M24-M36 螺栓），表面硬度 HRC58-60，心部硬度 HB240-280；
封閉方案：多層復合封閉（鋯酸鹽鈍化 + 環(huán)氧玻璃鱗片中間漆 + 聚硅氧烷面漆），膜厚 55-65μm，中性鹽霧測試≥1000h；
特殊要求：螺紋部位涂覆 PTFE 改性環(huán)氧（摩擦系數 0.15-0.20），確保安裝時扭矩系數穩(wěn)定（離散度≤10%）。
案例：某長江大橋主橋鋼箱梁連接螺栓（M30，10.9 級）采用該方案后，經 5 年服役檢測：表面無銹蝕，螺紋磨損量 0.01mm，預緊力衰減率 2.8%，完全滿足設計要求。
工況特點：承受中等荷載（護欄螺栓承受 50-100kN 橫向力）、間歇性振動、腐蝕介質間接侵蝕（雨水飛濺）；
滲碳參數：材質選用 20CrMnTi，滲層深度 0.8-1.0mm（M16-M20 螺栓），表面硬度 HRC56-58；
封閉方案：環(huán)氧有機封閉（膜厚 15-20μm），中性鹽霧測試≥720h；
成本控制：采用浸涂工藝（效率高、涂層均勻），較噴涂成本降低 20%。
案例：某內陸高速公路橋梁護欄螺栓（M16）采用該方案后，3 年服役期內無銹蝕，維護頻次從每年 1 次降至每 3 年 1 次，節(jié)省維護費用約 40 萬元 / 公里。
工況特點：無荷載，僅起固定作用，主要面臨雨水侵蝕；
滲碳參數：簡化滲碳工藝（滲層深度 0.5-0.7mm，表面硬度 HRC55-57），材質選用 45 鋼（成本低于合金鋼）；
封閉方案：無鉻鈍化封閉（膜厚 5-8μm），中性鹽霧測試≥480h；
安裝便利：鈍化后螺紋旋合性好，無需額外打磨，安裝效率提升 30%。
道路緊固件的核心痛點是 “高頻振動導致的磨損” 與 “融雪劑 / 尾氣導致的腐蝕”，工藝設計需圍繞 “耐磨強化” 與 “抗鹽腐蝕” 展開：
工況特點：承受車輛沖擊荷載（50-100kN）、伸縮縫位移導致的摩擦（年位移量 ±100mm）、融雪劑滲透（冬季 NaCl 濃度 5%-10%）；
滲碳參數：材質選用 42CrMo，滲層深度 1.0-1.2mm（M20-M24 螺栓），表面硬度 HRC58-60，確保耐磨性；
封閉方案：環(huán)氧封閉 + 聚四氟乙烯（PTFE）改性（膜厚 20-25μm），PTFE 含量 5%-8%，降低摩擦系數（0.12-0.15），同時提升抗鹽腐蝕能力（中性鹽霧測試≥800h）；
工藝細節(jié)：封閉前采用超聲波清洗（40kHz，5min），徹底去除螺紋間隙的油污與雜質，避免封閉層脫落。
案例：某北方高速公路伸縮縫螺栓（M22）采用該方案后，冬季融雪期無銹蝕，2 年服役期內磨損量 0.03mm，伸縮縫運行順暢，未出現卡頓現象。
工況特點：承受橫向撞擊力（20-50kN）、高頻振動（15-20Hz）、雨水與尾氣侵蝕；
滲碳參數：材質選用 20CrMnTi，滲層深度 0.6-0.8mm（M16 螺栓），表面硬度 HRC56-58；
封閉方案：無鉻鈍化 + 超薄環(huán)氧封閉（膜厚 10-15μm），中性鹽霧測試≥600h，成本較多層封閉降低 40%；
安裝優(yōu)化：螺栓頭部采用 “十字槽 + 內六角” 復合槽型，封閉后仍可便捷拆卸，便于后期維護。
案例：某東部沿海高速公路護欄螺栓（M16）采用該方案后，3 年服役期內無銹蝕，拆卸時螺紋無損傷，維護更換效率提升 50%。
工況特點：長期浸泡于雨水（井蓋下方積水）、生活垃圾污染、需頻繁開啟（市政維護）；
滲碳參數：簡化滲碳（滲層深度 0.5-0.7mm，表面硬度 HRC55-57），材質選用 45 鋼；
封閉方案：蠟質封閉 + 環(huán)氧涂層（膜厚 15-20μm），蠟質填充螺紋間隙，環(huán)氧隔絕雨水，雙重防護；
使用便利：開啟時無需除銹，直接用扳手即可擰動，市政維護效率提升 60%。
建筑緊固件部分處于隱蔽位置（如鋼結構節(jié)點），一旦失效難以察覺，需強調 “長效防護”；同時，建筑施工周期短，需兼顧 “安裝效率”：
工況特點：承受鋼結構自重與活荷載（100-500kN）、室內外溫差導致的應力（-10℃~40℃）、隱蔽環(huán)境下的緩慢腐蝕；
滲碳參數：材質選用 35VB，滲層深度 1.0-1.2mm（M20-M24 螺栓），表面硬度 HRC57-59，心部韌性 HB220-260；
封閉方案：磷化（磷酸錳鹽，膜厚 5-8μm）+ 環(huán)氧封閉（膜厚 15-20μm），磷化提升附著力，環(huán)氧隔絕腐蝕，中性鹽霧測試≥720h；
質量控制：每批次抽樣做抗滑移系數測試（≥0.45），確保螺栓連接的穩(wěn)定性。
案例：某超高層鋼結構（高度 300m）采用該方案后，5 年檢測顯示：螺栓無銹蝕，抗滑移系數仍保持 0.48，滿足設計要求。
工況特點：暴露于室外，受雨水滲透、陽光暴曬（紫外線老化）、溫度波動（-20℃~60℃）；
滲碳參數：材質選用 20CrMnTi，滲層深度 0.8-1.0mm（M12-M16 螺栓），表面硬度 HRC56-58；
封閉方案：環(huán)氧封閉 + 耐紫外面漆（膜厚 25-30μm），面漆含 3%-5% 紫外線吸收劑，QUV-B 測試 1500h 無開裂；
密封優(yōu)化：連接件與幕墻龍骨接觸部位，額外涂覆硅酮密封膠（耐候型），避免雨水從縫隙滲入。
案例：某商業(yè)綜合體幕墻連接件（M14）采用該方案后，8 年服役期內無銹蝕，幕墻無滲漏，外觀保持完好。
理論與策略需通過工程實踐驗證。以下選取三個典型工程案例，從 “應用背景、工藝方案、實施效果” 三個維度，展現滲碳 + 封閉工藝在實際工程中的價值。
該跨海大橋主跨 1200m，為雙塔懸索橋，設計壽命 100 年。支座螺栓（M36，10.9 級）需承受 2000kN 豎向荷載，同時面臨海洋鹽霧（Cl?濃度 80-100mg/m3）、強風振動（最大風速 45m/s）的考驗。傳統(tǒng)熱浸鋅螺栓在前期試驗中，6 個月即出現點蝕，無法滿足需求。
滲碳工藝：材質 42CrMo，氣體滲碳（920℃×3h），強滲碳勢 1.1% C，擴散碳勢 0.9% C，滲層深度 1.5mm；淬火（850℃油冷）+ 低溫回火（200℃×2h），表面硬度 HRC59-60，心部硬度 HB260-280；
封閉工藝：二次噴砂（Sa3.0 級）→鋯酸鹽鈍化（45℃×15min）→環(huán)氧玻璃鱗片中間漆（30μm，90℃×60min）→聚硅氧烷面漆（20μm，100℃×30min）；
質量檢測：中性鹽霧測試 1200h 無紅銹，抗滑移系數 0.52，疲勞壽命 250 萬次。
該高速公路位于東北嚴寒地區(qū)，冬季氣溫低至 - 30℃，需頻繁使用融雪劑（NaCl），伸縮縫螺栓（M22，8.8 級）此前采用熱浸鋅工藝，每年冬季后均出現銹蝕，2 年需更換一次，維護成本高。
滲碳工藝：材質 42CrMo，氣體滲碳（900℃×2.5h），滲層深度 1.2mm，表面硬度 HRC58-59，心部硬度 HB240-260；
封閉工藝：超聲波脫脂（40kHz×5min）→噴砂（Sa2.5 級）→環(huán)氧封閉（含 8% PTFE，膜厚 25μm，80℃×60min）；
特殊處理：螺紋部位采用 “局部加厚涂層”（牙底膜厚 30μm），增強抗融雪劑滲透能力。
該超高層寫字樓高度 450m，鋼結構節(jié)點螺栓（M24，10.9 級）處于隱蔽夾層（通風不良，濕度 60%-80%），傳統(tǒng)達克羅螺栓在 3 年檢測中發(fā)現銹蝕，抗拉強度下降 15%，需緊急更換。
滲碳工藝：材質 35VB，氣體滲碳（910℃×2.8h），滲層深度 1.1mm，表面硬度 HRC57-58，心部硬度 HB230-250；
封閉工藝：磷酸錳鹽磷化（60℃×10min）→環(huán)氧封閉（膜厚 20μm，90℃×70min）→真空浸滲（低粘度環(huán)氧樹脂，-0.095MPa×10min）；
質量控制：每批次抽樣做 “濕熱老化測試”（40℃，95% 濕度 ×1000h），確保長期穩(wěn)定性。
滲碳 + 封閉工藝的工程價值，需通過嚴格的質量控制確保落地；同時，面對工程行業(yè) “綠色化、智能化” 的發(fā)展趨勢，工藝也需持續(xù)升級，以滿足更高要求。
滲碳 + 封閉工藝的質量控制，需覆蓋 “前處理、滲碳、封閉、成品檢驗” 四個階段，核心控制點如下：
脫脂：采用 “堿性脫脂 + 超聲波脫脂” 雙段工藝，表面油污殘留量≤5mg/m2（通過紅外光譜檢測）；
噴砂：噴砂后表面粗糙度 Ra1.6-3.2μm，Sa3.0 級（無可見氧化皮、油污），每批次抽樣用白光干涉儀檢測微孔開放率≥90%；
防銹：噴砂后 2 小時內進入滲碳工序，避免表面重新氧化（氧化皮厚度≤1μm）。
碳勢監(jiān)控：采用氧探頭實時監(jiān)測爐內碳勢（精度 ±0.05% C），每 30 分鐘記錄一次，異常時調整滲碳劑流量；
滲層深度：每批次抽樣做金相分析（400 倍顯微鏡），滲層深度偏差≤±0.1mm；
硬度檢測：表面硬度用洛氏硬度計檢測（HRC56-62），心部硬度用布氏硬度計檢測（HB220-280），合格率 100%。
涂層厚度：用渦流測厚儀檢測（精度 ±2μm），膜厚偏差≤±10%；
附著力：劃格測試（GB/T 9286），附著力≥1 級，無剝落；
耐蝕性：每批次抽樣做中性鹽霧測試（NSS），按環(huán)境等級要求達到對應時長（如 C5 環(huán)境≥1000h）。
螺紋旋合性：用螺紋通止規(guī)檢測，通規(guī)順利通過，止規(guī)不超過 2 牙；
扭矩系數：按 GB/T 1231 測試，扭矩系數 0.11-0.15，離散度≤10%；
疲勞壽命：每季度抽樣做疲勞測試（應力比 R=0.1），疲勞壽命≥200 萬次。
隨著工程行業(yè)對 “環(huán)?！薄靶省?的要求提升，滲碳 + 封閉工藝將向 “綠色化” 與 “智能化” 方向發(fā)展：
滲碳介質升級：用 “甲醇 + 丙烷” 替代含苯介質，廢氣排放量降低 50%；采用 “低溫滲碳工藝”（850-880℃），能耗降低 20%；
封閉材料環(huán)?；?/span>：推廣無鉻鈍化液（鋯酸鹽、鈦酸鹽）、低 VOC 環(huán)氧涂料（VOC≤100g/L），滿足 “雙碳” 要求；
廢水回收利用：封閉工序產生的廢水經中和、過濾后，回用率達 80%，減少水資源浪費。
滲碳爐智能化：采用 PLC + 物聯網控制系統(tǒng)，實時監(jiān)控溫度、碳勢、滲劑流量，自動調整工藝參數，滲層深度偏差控制在 ±0.05mm；
封閉工序自動化：引入機器人噴涂 / 浸涂生產線，涂層厚度均勻性提升 30%，生產效率提升 50%；
質量檢測智能化：采用機器視覺檢測表面缺陷（如針孔、剝落），結合 AI 算法自動判定合格與否，檢測效率提升 80%，避免人為誤差。
在橋梁的跨越江河、道路的縱橫交錯、建筑的拔地而起中，緊固件的性能直接關系到結構的安全與壽命。滲碳 + 封閉工藝通過 “力學強化” 與 “腐蝕防護” 的協(xié)同，為工程緊固件打造了 “高強度 + 長效耐蝕” 的雙重保障，不僅解決了傳統(tǒng)工藝的性能短板，更降低了全生命周期成本，為工程行業(yè)的 “長效安全” 提供了可靠方案。
未來，隨著工藝的綠色化、智能化升級，滲碳 + 封閉工藝將在更多工程場景中發(fā)揮作用，成為推動基礎設施高質量發(fā)展的 “微小卻關鍵” 的力量。對于工程從業(yè)者而言，選擇合適的表面處理工藝，不僅是技術決策，更是對工程安全與壽命的責任擔當 —— 畢竟，每一顆緊固件的可靠，都是工程宏偉藍圖得以實現的基礎。
